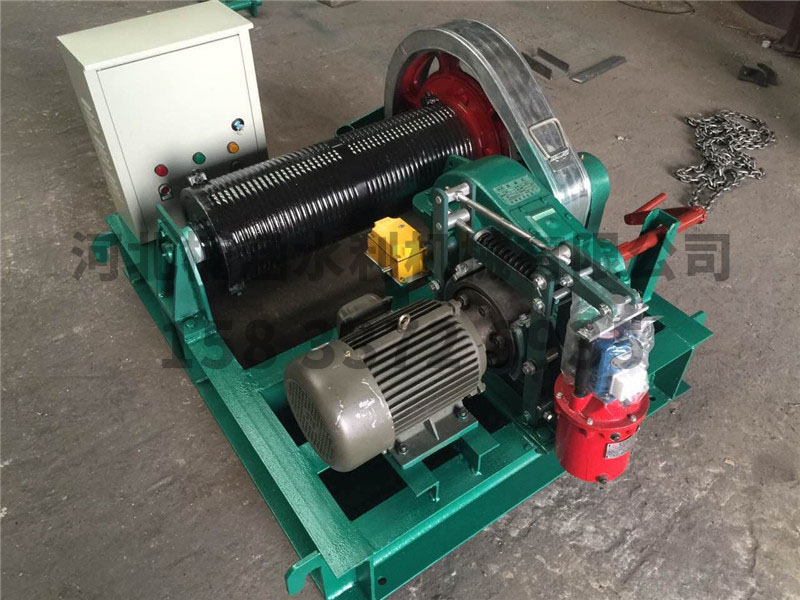

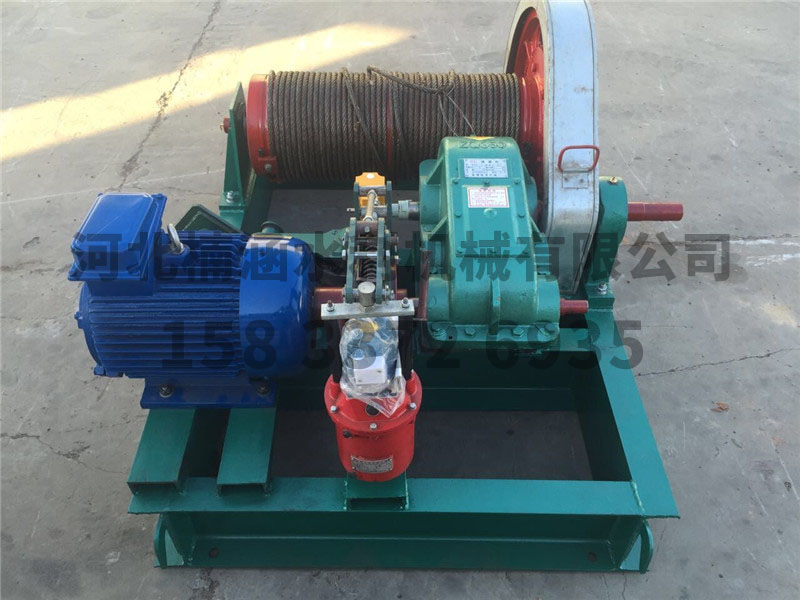

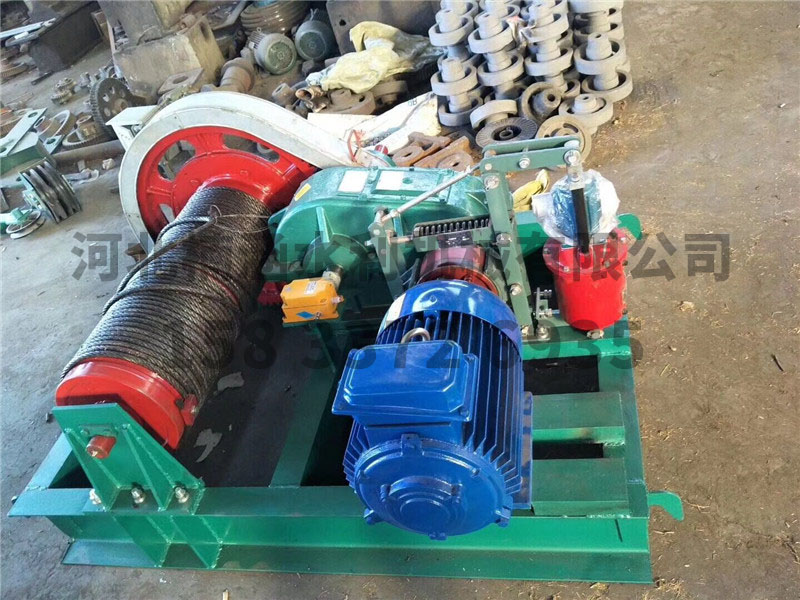

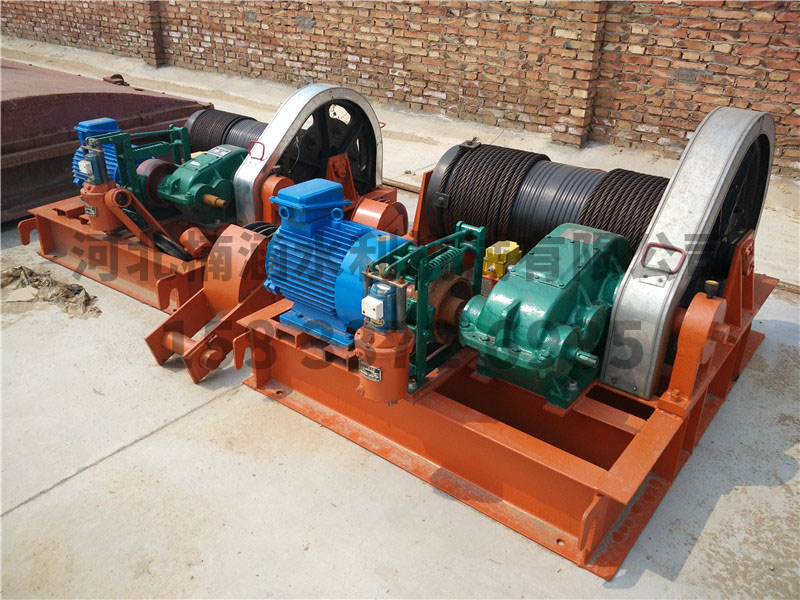

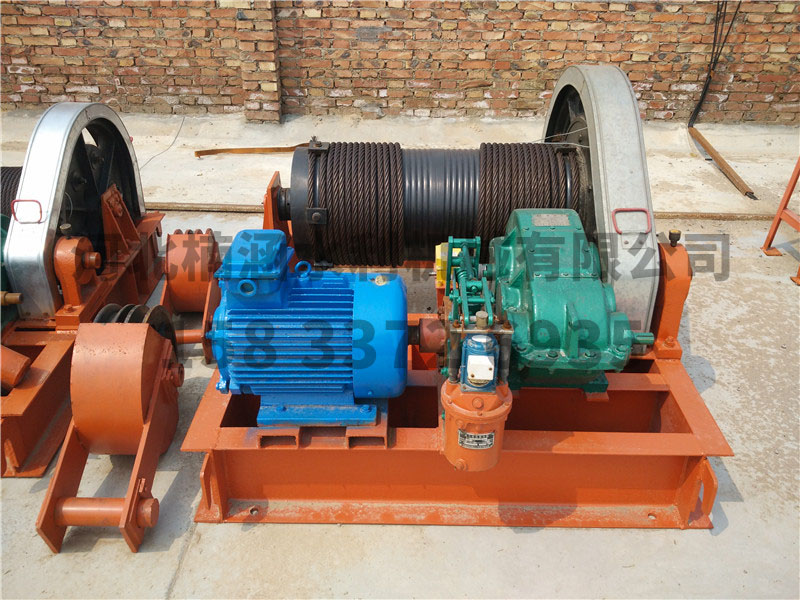

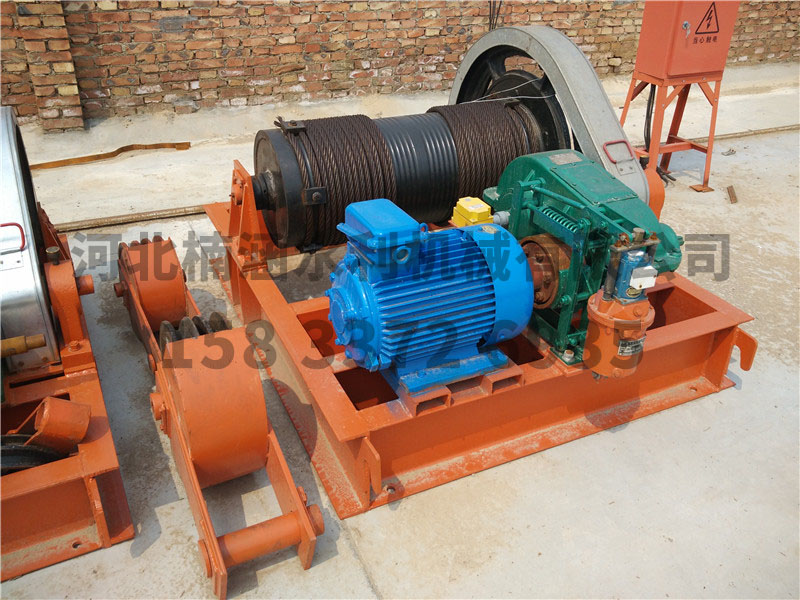

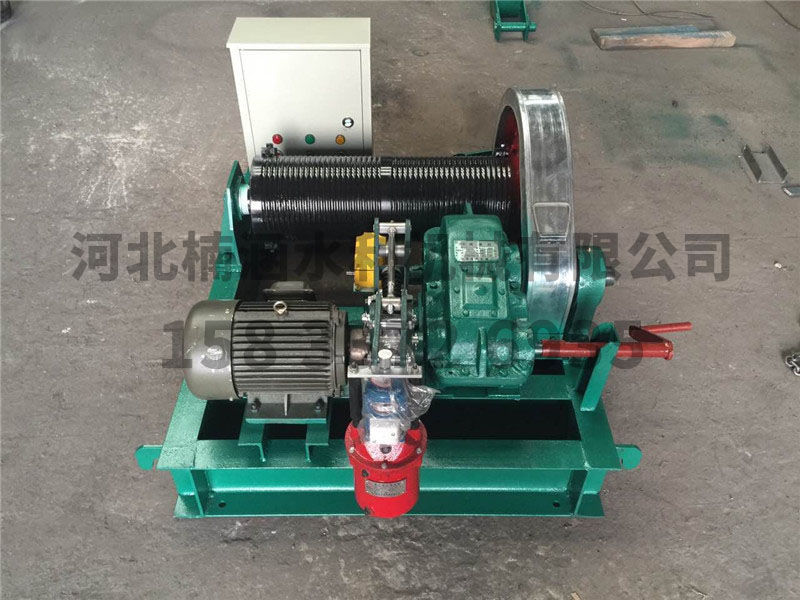

卷揚式啟閉機分類: 從起吊方式分為:單吊點和雙吊點,雙吊點配有中間聯結軸;
從用途分為:QPQ卷揚式平面閘門啟閉機
QPK卷揚式快速閘門啟閉機
QHQ卷揚式表孑L弧形閘門啟閉機。
QP型平面閘門啟閉機分為:固定式和移動式,
移動式啟閉機又分為:QPG高揚式啟閉機
訂貨說明:
1、請詳細注明型號、規格、工作揚程、安裝高度。
2、訂購雙吊點時需注明吊點距。
l、本系列產品型號說明
2、QPQ、QPK、QPT系列產品的啟門力或持住力是按照GB/783-65;起重機 械起重量系列規定優先系列選定。
3、QPQ、QPK、OPT系列啟閉機不能做斜吊運行。
4、QPQ、QPK、QPT系列啟閉機的鋼絲繩采用6W(19)型,公稱抗拉強度 155-170kgf/mm2。鋼絲繩隨機供應,常規每單機供40m。
5、啟閉機設有上 下行程限位開關作極限保護運行。
6、啟閉機的吊點中心距應按參數中規定的范圍內選擇并確定數值。
7、啟閉機機械強度按輕型工作級別計算,電動機按短期運行;若工作 級別需提高,用戶應提出,然后更換啟閉機制造圖樣種類,制造并供貨。
8、閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘 門連接的銷軸尺寸來決定。
9、QPK系列啟閉機有快速、慢速兩種下降速度,慢速是正常通電情況 下的速度:快速是電機不通電靠閘門自重(或水柱壓力)等荷重作用下帶動機 構快速下降,其快速值受調速器控制,不得超過5m/min,快速閉門時間一 般為2min。
10、啟閉機啟門高度:用戶應提供參數值或給出閘門銷軸中心至啟閉 機底座距離,吊點距當有拉桿則銷軸中心應為*高位位置一節的上軸孔中 心。
11、啟閉機基礎布置圖及作用在基礎的負荷僅供水工建筑設計時參 考。
12、用戶特殊要求雙方可協商解決。
13、隨機供應的電氣控制系統為單機單控電控柜。
14、用戶選購件名錄(另外計價) a、用戶提供特殊電控系統 b、手搖機構 c、機構工作級別為03-中,Q4-重時(增加的費用) d、非本公司常規配置的過載保護及高度顯示裝置及其他附加要求 e、加長部分鋼絲繩(單機超過40m時) f、用戶提供圖紙與本公司比較,增加的材料部分及選用的超高性能裝置部分。
