QL型螺桿啟閉機選用指南
螺桿啟閉機按吊點數分為單吊點螺桿啟閉機和雙吊點螺桿啟閉機兩種型號,按驅動方式分為手動、 電動和手電兩用三種形式,一般噸位超過60T(單機)時不再配置手動部分。我公司生 產的QL型系列啟閉機啟門力為0.3T-65T,超過65T(單機)時可特殊設計。

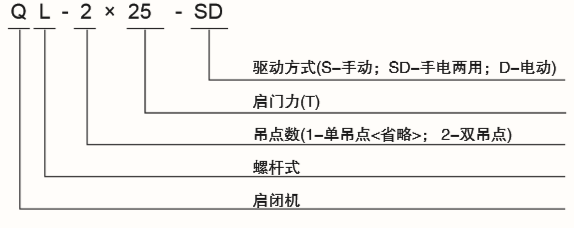

1、型號說明:等同采用水利部統一標準型號標識(下同)
2、本系列啟閉機未作特殊設計時,不能作斜吊運行。
3、手電3T及其以上啟門的啟閉機可增設行程開關限位裝置,作極限運行保 護。手動啟閉機均設有限位盤,作為下降極限位置控制。
4、應根據啟閉機螺桿外形決定。特殊情況定貨前應說明。
5、選用時應提前聲明: a、螺桿總長(閘門吊軸孔中心至啟閉機底座距離)及吊點中心距 b、加長螺桿部分 c、特殊電氣控制要求 d、是否需增設螺桿保護裝置,若有,提供相關圖紙或位置布置圖 e、其他特殊要求
6、啟閉機基礎位置圖僅供水工建筑設計時參考,如有特殊要求,本公司可以 變更,地腳螺拴隨機供應。 7、潤滑油由用戶自備。
8、選購件名錄(另計價) a、螺桿保護裝置:銷軸 b、加長螺桿部分 c、特殊電氣控制要求 d、基礎部分更改 e、過載保護器 f、數顯高度控制儀 g、其他有異于本公司產品系列的變更 .
